Aufklärungs und Leitstation 1S91
Übersicht
|
| |
|

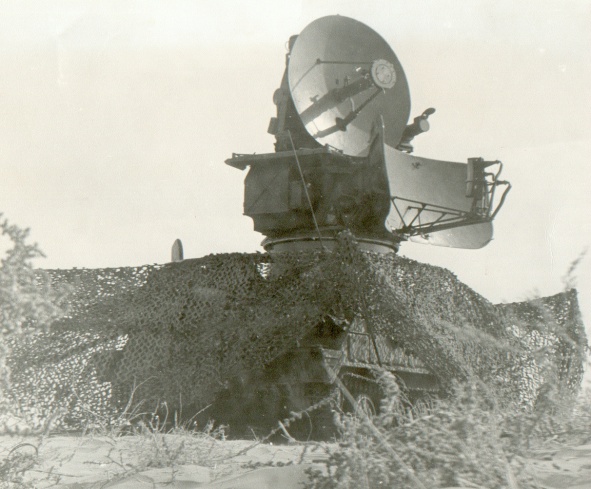

1S91 der 3.FRBttr des FRR-11 (9302) bei der Gefechtsarbeit August 1984 Ashulug (Foto Andreas Deparade (58)) | |
|
1S91 der tschech. Streitkräfte beim Beziehen einer Startstellung . Dabei ist die Lage der Aufklärungs- und der Leitantenne in Marschlage gut erkennbar. (Ivan Motlik (59)) rechts: ebenfalls bei der Gefechtsarbeit 6310 3.Bttr des FRR-7 (Foto. Olaf Schröder (21)) |
|
Die Die Aufklärungs- und Leitstation 1S91 diente nicht nur zur Aufklärung, Zielerfassung, Begleitung und "Beleuchtung" des Zieles (Sicherstellung des halbaktiven Lenkverfahrens), sondern bildete zugleich auch den Führungspunkt der Batterie im Gefecht. Von hier aus wurden auch die Fla-Raketen Startrampen gestartet. Zum Bestand der 1S91 gehörten :
- Basisfahrzeug GM568
- Stromversorgungsanlage 2Ä6
- Ausfahr- und Horizontierungmechanismus 2Ä8
- Aufklärungsstation 1S11 mit dem Kennungsgerät 1S51
- Zielbegleit- und Aufhellstation 1S31 (Leitstation) und Fernsehvisier 9Sch33
- Telecodegerät 1S61
- Vermessungseinrichtung TNA-3
- 2 Funkgeräte R-123 und die Bordsprechanlage R-124
- Kernwaffenschutzanlage
Die Besatzung besteht aus dem Stationsleiter, dem Oberfunkorter (1S11), Funkorter (1S31) und dem Fahrer.
 |
1 Kampfraum 2 Mittelsektion mit dem Ausfahr und Horizontier- mechanismus 3 Tanks 4 Gasturbine 5 Motorraum 6 Telekodegerät 7 Telekodegerät und R-123 8 Sichtgerätesystem 1S11 9 SBZ System 1S11 10 Bedienpulte Ausfahr und Horizontriersystem und Gasturbine, R-123 11 Fernsehvisier und Sichtgerätesystem der 1S31 12 SBZ System der 1S31 13 unterer Container, Sendesystem der 1S11 14 mittlerer Container, Empfangssystem der 1S11, Impulssender der 1S31 und in externem Container Kennungsgerät 1S51 15 Richtantriebe für die Antenne der 1S31 16 Empfangssystem der 1S31 und Sender D 17 Antennenspiegel der 1S11 18 Antenne der 1S31
| ||||||||
 | |||||||||
|
Ralf Wagner, 2004
| |||||||||
