Aufklärungs- und Leitstation
1S91
- die Arbeitsplätze
der Besatzung
Die Besatzung der 1S91 besteht aus 4 Mann. In der NVA umfasste die
Besatzung außerdem zwei Reservefunkorter, die sogenannte
Zweitbesatzung. In der Gefechtarbeit wurde der Platz des
Führungszugführers/ Stationsleiters durch den Batteriechef
besetzt.
(Alle Fotos dieser Seite R.
Wagner)
|

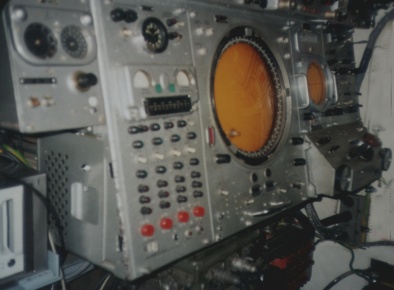

Arbeitsplatz des Schießenden der Batterie
(Batteriechef oder Stationsleiter 1S91)
Links befindet sich das
Eingabegerät für die Parallaxe. Darunter befand sich im Original
eine R-123 zur Verbindung mit der Regimentsführung. Rechts daneben
das Startpult des Schießenden. Dort erfolgte die Anzeige der
Verbindung zu den 2P25. Mit den Kippschaltern wurden die zum
Schießen ausgewählten Startrampen "zugeschaltet". Die
darunter befindlichen Lampen zeigen die Bereitschaft der Startrampen
und der Fla-Raketen an. Die roten Knöpfe sind die Startknöpfe für
die jeweilige Startrampe. Dazu musste jedoch zuvor mit dem
Startschlüssel das Startschloss (unter dem Startknopf für die
erste Rampe) entriegelt werden. Das Rundsichtgerät befand sich
zwischen den Arbeitsplätzen des Schießenden und des Oberfunkorters.
Der Schießende war für die Zielauswahl, Kennungsabfrage, Auswahl
der Startrampen zum Schießen und den Start der Fla- Raketen zuständig.
|
|
Ebenfalls zum Arbeitsplatz des Schießenden gehört
das links über dem Rundsichtgerät angeordnete Pult zur Anzeige der Signale des
Telekodegerätes. Zur Anzeige musste auf die Schießenden Rampen
per Drehschalter gestellt werden.

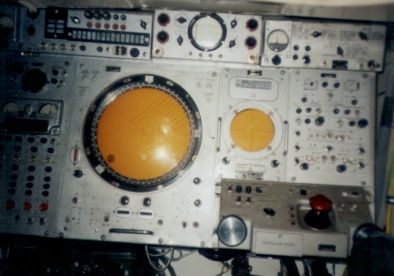

Arbeitsplatz des Oberfunkorters
Der Oberfunkorter (Planstelle Unteroffizier auf Zeit
(UAZ - 3 Jahre),
war zugleich Gruppenführer der Besatzung. Er war für die Bedienung
der Auflärungsstation (1S11), die Zielaufklärung und sowie die Zielzuweisung an die Leitstation
zuständig.
Das Rundsichtgerät
gewährleistete die Zielaufklärung im 360° Sektor und einer
Entfernung von 5 (3) km bis 65 km. Es konnte in den
Entfernungsmaßstäben 5 bis 45 und 25 bis 65 km umgeschaltet
werden. Die Darstellung der Zielzeichen erfolgte unterschiedlich
für die Richtdiagramme des I und II Kanals. Oberhalb des RSG befindest sich
das Höhensichtgerät der Zielzuweisung mit Drehschalter für 5
definierte Höhenstufen. Rechts neben dem RSG befindet sich das
Sichtgerät der Feinzielzuweisung. Es stellt einen Ausschnitt von
+/- 20° und +/- 10 km bezogen auf das elektronische Visier des
Rundsichtgerätes dar. Daneben befindet sich das Pult zur
Steuerung des Sende-, Empfangs- und Störschutzsystems der 1S11. Die
Handräder und der Manipulator (Originalbezeichnung, heute würde
man Joystick sagen) dienen zur Zielzuweisung nach Seitenwinkel und
Entferung. Außerdem konnte ein zweites Ziel zur Zielzuweisung
vorbereitet werden.
|
|

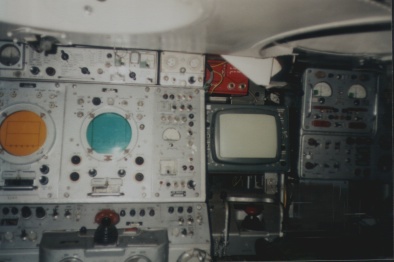

Arbeitsplatz des Funkorters der Leitstation : Die
Aufgaben des Funkorters I der Leitstation (Soldat im Grundwehrdienst
(GWD) - 18 Monate) bestanden in der Bedienung der 1S31 und des
Fernsehvisiers zur Erfassung und Begleitung des Ziels nach
Winkelkoordinaten und Entfernung. Auf Befehl schaltete er den Sender
"D" zur Zielaufhellung zu. Von Links nach rechts : Entfernungssichtgerät (ESG), Leitsichtgerät (LSG),
Steuerpult zur Bedienung des Sende-, Empfangs- und
Störschutzsystems der 1S3,
Bildschirm des Fernsehvisiers. Im Vordergund und unterhalb des
TV-Bildschirms _ Manipulatoren und Handräder zum Erfassen des Ziels
und zur halbautomatischen oder manuellen Zielbegleitung.
(automatische Zielbegleitung war auch möglich). Das Sichtgerät des ESG verfügte
über eine Zweistrahl-Elektronenstrahlröhre mit elektrostatischer
Auslenkung 13LO48. Es wurden zwei Entfernungsauslenkungen
dargestellt. Die Grobskala reichte bis 60 km, die Feinskala
entrechend des Bandimpulses 2km. Das Sichtgerät des LSG verfügte
über eine Elektronenstrahlröhre mit magnetischer Ablenkung und
Strahlfokussierung. Es war ein Sichtgerät des Ryps B mit
Helligkeitsmodulation des Strahls. Es konnten Entfernung +
Höhenwinkel oder Enfernung und Seitenwinkel dargestellt werden. Die
Rastergröße betrug 75x60mm
Arbeitsplatz des Fahrer Der Panzerfahrer (UAZ
Planstelle) war zusätzlich für die Bedienung der
Gasturbine und des Ausfahr- und Horizontrierungssystems der 1S91
zuständig. Rechts neben dem TV
Bildschirm sind einige Pulte zu erkennen, die durch den
Panzerfahrer zu bedienen waren. Oben befindet sich das Steuerpult der Ausfahr- und
Horizontierungseinrichtung. Darunter befindet sich das Steuerpult
der Stromversorgungsanlage und der Gasturbine. Unterhalb dieses
Pultes befindet
sich im Original die R-123 zur Verbindung mit der FRBttr. Nicht
im Bild die typischen Bedienelemente russischer Panzertechnik mit
Vorwärmanlage, elektrischer/Druckluftstartanlage, Lenkhebeln
feststellbarem Handgashebel......
|
|
Unter dem Pult des Funkorters der Leitstation befand sich auch der
Block für die Aufnahme der Codefilter des Kennungsgerätes 1S51.
Die 1S51 war eine Variante des russischen Standard- Kennungsgeräts
"Kremnij 2".
Ralf Wagner, 2004
|
|
