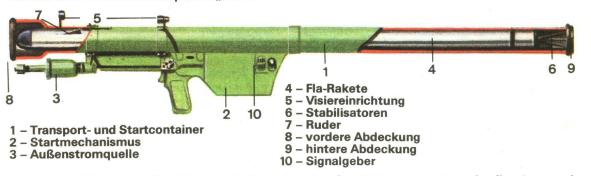

Fla-Raketenkomplex 9K32

Das Startrohr 9P54M dient der Lagerung, dem Transport un dem Start der Fla-Rakete 9M32. Am und der für Startrohr befindet sich die Visiereinrichtung, die Außenstromquelle und der Anschluss und Verbindungsblock zur Verbindung mit der Starteinrichtung. Das Startrohr bestehr aus glasfaserverstärktem Kunststoff.

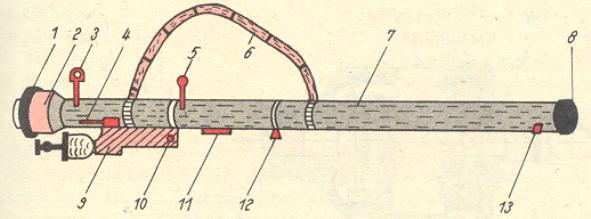

1- vorderer Verschlussdeckel 2- Drehblock 3- Ringvisier 4- Vorhaltevisier 5- Lochkimme	6- Trageriemen 7- Rohr aus Kunststoff 8- hinterer Verschlussdeckel 9- Anschluß- und Verbindungsblock	10/12- Befestigungspunkte für den Startmechanismus 11- Steckbuchse mit Deckel 13- Anschlußbuchse für Start- triebwerk mit Deckel

Außenstromquelle

Die Außenstromquelle dient zur Stromversorgung während der Startvorbereitung und beim Start der Fla-Rakete und ist nur einmalig verwendbar. .

Die nebenstehende Abbildung aus dem Handbuch für Fla Einheiten zeigt den Aufbau der Außenstromquelle.
Gegen die versehentliche Aktivierung ist der Schalthebel der Außenstromquelle durch eine Plombe (5) gesichert.
Zum aktivieren der Stromquelle dreht der Fla-Raketenschütze den Schalthebel (1) bis zur vorgegebenen Markierung.
Dadurch wird der durch eine Feder gespannte Schlagbolzen (2) freigegeben. Der Schlagbolzen schlägt auf die Zündkapsel (6) und zündet diese.

Dadurch werden die pyrotechnischen Heizdrähte der Batterie gezündet. Aufgrund der entstehenden Wärme schmilzt das Elektrolyt der elektrochemischen Elemente (4) und nach ca. 1-1,3 s erfolgt die Energieabgabe über den Stecker (7). Die erzeugten Gleichspannungen gelangen an den Elektronikblock des Startmechanismus, den IR-Zielsuchlenkkopf und die Zündstromkreise. Die Arbeitszeit der Außenstromquelle beträgt 40-45s. Batterie, Zünder und Stecker sind durch ein Gehäuse (3) geschützt.

Startmechanismus 9P58

Der Startmechanismus dient zur Startvorbereitung und zur Durchführung des Starts. In Transportlage wird der Startmechanismus durch den Fla-Raketenschützen in einer speziellen Tragetasche transportiert. Erste beim Herstellen der Bereitschaft zur Gefechtsarbeit wird der Startmechanismus mittels Arretierung (6) am Startrohr befestigt. Mit dem Sicherungshebel (1) wird der Abzugshebel (2) arretiert. Dadurch ist der IR-Zielsuchlekopf in Längsachse der Fla-Rakete fixiert. Erst wenn durch den akustischen Signalgeber die Zielerfassung mit dem IR-Zielsuchlenkkopf signalisiert wurde, erfolgt die Entarretierung des IR Zielsuchlenkkopfes über den Kontaktschalter (3) und der Übergang zur automatischen Zielbegleitung. Im Weiteren wird mit dem Abzugshebel der Start der Fla-Rakete ausgelöst.

Im Gehäuse (4) sind neben der Abzugs- und Sicherungseinrichtung, der Kontaktschaltung der Elektronikblock. Durch den Elektronikblock erfolgt:
- Das Anlassen und die Beschleunigung des
Kreiselrotors der Rakete (Anlassblock)
- Erzeugen des akustischen Signals zur
Zielerfassung und zu Störungen
- Die Analyse des Ziel- und des Korrektursignals
- Erzeugung der Spannungen für den IR-ZSLK
- Umschaltung der Stromversorgung von Außen
auf Bordstrom,
- Die Übertragung der Startspannung

Ralf Wagner, 2007
