Aufklärungsstation RBS-10 (P-10)
(Nato Code: Knife Rest)
|
|
| Abb. P-10 auf dem Ausstellungsgelände des ehem. Armeemuseums in Dresden. Foto: Quellen 9 |
1. Einsatz in der NVA und im FRR-11
1956 verfügten die Landstreitkräfte über gerade 4 Funkmessstationen P-8. Mit dieser geringen Anzahl ließ sich weder ein geschlossenes Funkmessfeld zur rechtzeitigen und vollständigen Aufklärung des Luftgegners herstellen, noch entsprachen die Parameter der Station den taktisch- technischen Anforderungen. Allein für die Herstellung der Gefechtsbereitschaft wurden bei der P-8 im Sommer 4 und im Winter 6 Stunden benötigt. Die Aufklärung des Luftgegners wurde in der Anfangsphase der NVA durch ein System von Luftbeobachtungsposten sichergestellt.
Von 1957 bis 1960 wurden alle Flakregimenter ( mittl. FR der MSD/PD, schwere FR der MB und schwere FR der LSK/LV) der NVA mit der RBS-10 ausgerüstet. 1968 wurde die letzte RBS-10 der NVA außer Dienst gestellt
| mittlere Flakregimenter der MSD/PD (FR-1;4;7;8;9;11), ab 1961 Flakabteilungen (FA-1;4;7;8;9;11) | 1960 Beginn der Einführung der RBS-15 als Ersatz für die RBS-10, ab 1965- Einführung einer zweiten RBS. Einige FA verfügten zu diesem Zeitpunkt noch über RBS-10 als Ersatzbewaffnung. FR-11 Einsatz 1958 bis 1961 |
| schwere Flakregimenter der MB (FR-3;FR-5) | Im Bestand bis 1965, danach Ersatz durch RBS-12 |
| schwere Flakregimenter der LSK/LV (FR-14;15;16) | 1961 Umstrukturierung zu Fla-Raketenregimenter S-75 "Wolchow" (SA-2). Ersatz durch RBS-12 |
| Funktechnischen Kompanien der MB (FuTK-3;5) | 1961 Aufbau der FuTK der MB, zunächst einer RBS-10 und einer RB-15 ausgerüstet. Ablösung des Systems der Luftraumbeobachtungsposten. Ab 1967 RBS-10 durch die RBS-12 ersetzt. |
Das FR-11 erhielt im Jahr 1958 eine P-10. Bereits im September 1961 wurde die P-10 ersatzlos abgegeben, da zwischenzeitlich die Umstrukturierung zur FA-11 ungesetzt wurde. Die FA-11 hatte nur eine RBS im Bestand, eine P-15.
P-10 der NVA mit einem nur kurzzeitig bei der TLA verwendeten SPW-152E mit ZPTU-2
2. Taktisch- technische Daten
| Auffassentfernung/Messbereich | 200 km in 12 km Höhe |
| Zeit des Absuchens der Auffasszone | >=10 sec. |
| Antennendrehung | bis 6 U/min |
| Sektorbereich |
horizontal 90° bis 120° vertikal 2° bis 25° |
| Genauigkeit der Koordinatenbestimmung |
Entfernung: 1.000m Höhe: 2.000m Seitenwinkel: 3° |
| Auflösungsvermögen |
Entfernung: 2.500m Seitenwinkel: 20-25° |
| Impulsleistung | 75 KW |
| Impulsdauer | 8 Mycrosekunden |
| Impulsfolgefrequenz | 100 Hz |
| Leistungsaufnahme | 6,25 KW |
| Stromversorgung | 220/380 V /50Hz / 3Phasen |
| Ausmaße |
Länge: 7,40 m Breite: 2,42m Höhe: 3,20m |
| Gefechtsmasse | 9,1 t |
| Zeit zum Herstellen der Arbeitsbereitschaft | 35 min |
| Einschaltzeit | 5 min |
| Zeit zum Herstellen der Marschlage | 55 min |
| Marschgeschwindigkeit | 40 km/h |
| Basisfahrzeug | ZiS-151/ Zil-157 |
| Bedienung (mit Fahrer und Aggregatewart) | 1/0/1/5 |
Die RBS-10 verfügte außerdem über ein Kennungsgerät (NRS-10) und ein Störschutzsystem gegen aktive und passive Störungen.
3. Entwicklung
Die Entwicklung der RBS-10 geht bis auf die im 2. Weltkrieg durch Großbritanntien gelieferten 30 Radargeräte des Typs AA No 4 Marks II and III (200 MHz- British Light Warning Radar) zurück. In der UdSSR wurde dieses Radar als ORL-4 bezeichnet. Auf dieser Basis entstanden mehrere sowjetische Radargeräte, so das "Most-2" und das P-5, das 1946 eingeführt wurde. Die ebenfalls 1946 eingeführte und auf der sowjetischen RUS-2 basierende P-3 bildete neben der P-5 die Basis zur Entwicklung der P-8, die ab 1948 in die sowjetischen Streitkräfte eingeführt wurde. Weiterentwicklungen führten zur P-10, P-12 bis hin zur auch gegenwärtig noch eingesetzten P-18.
|
British Light Warning Radar AA No 4 Mark III (ORL-4) |
Aufklärungsstation ORL-4 |
|
P-3 der sowjetischen Streitkräfte in Gefechtslage |

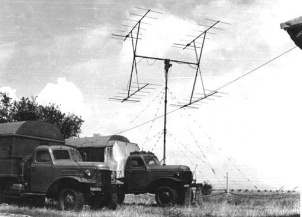

P-8 der Streitkräfte der CSSR in Gefechtslage Foto-Quellen 48 |
4. Bestand und Aufbau
beide Abbildungen wurden von Roland Seifert (Quellen 47) zur Verfügung gestellt
Ralf Wagner, November 2005
